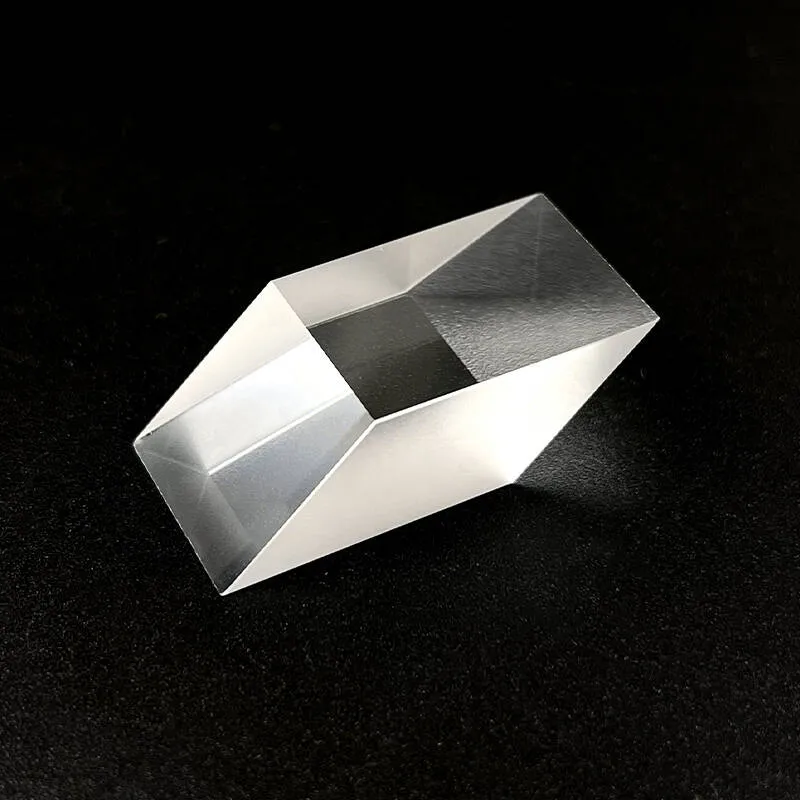

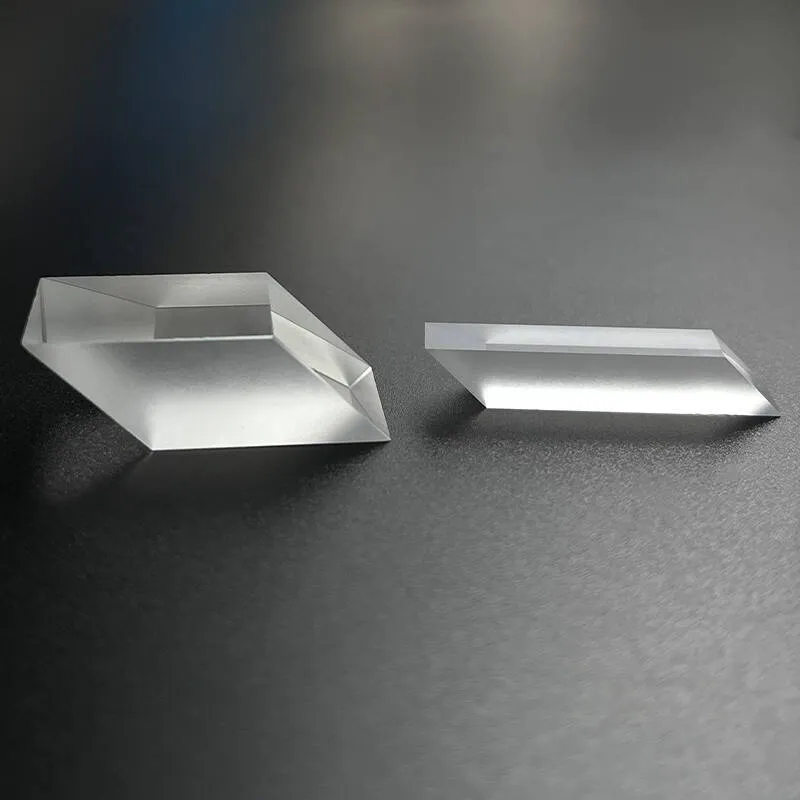

Ромбическая призма (Ромбовидная призма) выполняет ключевую функцию по обеспечению бокового смещения светового пучка без изменения направления его распространения и без инверсии изображения, являясь идеальным элементом для коррекции оптического пути в условиях ограниченного пространства. Изготавливается из оптического стекла H-K9L/JGS1 или плавленого кварца с допусками по размерам +0/-0,1 мм, угловой точностью <30 угловых секунд, формой поверхности на уровне λ/4 при 633 нм, при этом доля полезной световой апертуры превышает 90%.
Ромбическая призма (Ромбовидная призма) выполняет ключевую функцию по обеспечению бокового смещения светового пучка без изменения направления его распространения и без инверсии изображения, являясь идеальным элементом для коррекции оптического пути в условиях ограниченного пространства. Изготавливается из оптического стекла H-K9L/JGS1 или плавленого кварца с допусками по размерам +0/-0,1 мм, угловой точностью <30 угловых секунд, формой поверхности на уровне λ/4 при 633 нм, при этом доля полезной световой апертуры превышает 90%. Благодаря прецизионной конструкции, расстояние бокового смещения находится в фиксированной пропорции к длине призмы, что позволяет точно контролировать величину смещения оптического пути без заметных потерь при передаче света. Изделие подвергается защитной фазовке (0,2-0,5 мм под углом 45°), обладает высокой механической прочностью и простотой монтажа. Широко применяется для корректировки лазерных пучков, оптимизации светового пути в микроскопах, интеграции в промышленное контрольно-измерительное оборудование, особенно в условиях ограниченного пространства, например, в медицинских устройствах для получения изображений и коммуникационных модулях. Она обеспечивает гибкую регулировку положения светового пути, сохраняя при этом стабильность качества изображения, и повышает гибкость проектирования оптических систем.
Светопроводящий стержень из оптического стекла — это функциональный оптический компонент, который благодаря оптическому проектированию обеспечивает высокоэффективную передачу и точное направление света. Изготавливается из высококачественных оптических материалов, таких как стекло K9 и кварц, по запатентованной технологии, включающей процессы прецизионной полировки, и обладает высоким светопропусканием (до 90% и выше), отличной термостойкостью (от -40℃ до 120℃) и механической прочностью, что позволяет ему работать в сложных эксплуатационных условиях.
Как классический рассеивающий элемент, призма имеет стандартный равносторонний треугольник в поперечном сечении и точный верхний угол в 60°. Это основной продукт спектрального анализа и регулирования луча. Изготавливается из высококачественных материалов, таких как оптическое стекло H-K9L/N-BK7, высокодисперсионное стекло N-SF11 или плавленый кварц, и подвергается нанополировке, достигая стандарта чистоты поверхности 40/20 при допуске на угол в пределах ±2′.
Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях.
Крышеобразная призма (Призма с “крышей”) обеспечивает вращение и инверсию изображения, а также отклонение светового пучка на 90°, при этом значительно сокращая длину устройства, благодаря добавлению «крышеобразной» структуры (образованной двумя наклонными отражающими поверхностями) к самой длинной грани прямоугольной призмы. Изготавливается из оптического стекла с высокой степенью однородности, с погрешностью угла крыши в пределах ±2 угловых секунд; поверхность подвергается нанополировке до шероховатости Ra<0,01 мкм, что гарантирует чёткое изображение без двоения.
Оптическая призма для косметологических приборов— это высокоточный оптический компонент, индивидуально разработанный для медицинской косметологической аппаратуры, сфокусированный на функциях передачи лазерного излучения, гомогенизации светового пучка и фильтрации длины волны, адаптированный для таких устройств, как аппараты для фотоомоложения, лазерной эпиляции и удаления пигментных пятен. Изготавливается из специального оптического стекла или кварца с отличной биосовместимостью и термостойкостью; диапазон пропускания точно соответствует длинам волн, обычно используемым в косметологических приборах (400–1100 нм).
Плосковогнутая линза изготавливается из оптических материалов высшего качества, таких как стекло K9 и высокопрозрачный кварц. Стандартные параметры включают диаметр от Φ3 до 150 мм и фокусное расстояние от 5 до 600 мм. Линза обеспечивает пропускание ≥98% в диапазоне длин волн 400–900 нм при точности поверхности λ/4. Доступно индивидуальное нанесение просветляющих и высокоотражающих покрытий. Конструкция линзы устойчива к экстремальным температурам в диапазоне от –40°C до +85°C, что позволяет использовать её в условиях холодного климата.
Склеенная линза (Cemented Lens) Представляет собой сложный оптический элемент, образованный путём соединения двух или более линз из разных материалов и с разной кривизной с использованием оптического клея. За счёт оптимизации комбинации оптических характеристик отдельных линз (таких как показатель преломления и коэффициент дисперсии) эффективно устраняются аберрации, присущие одиночным линзам сферическая, хроматическая и др., что значительно повышает качество изображения оптической системы (чёткость, контрастность, цветопередачу).
Двояковогнутая линза (Double Concave Lens) представляет собой оптический элемент, обе поверхности которого выполнены в форме вогнутых сфер. Изготавливается из высокочистого оптического стекла или плавленого кварца с применением прецизионных процессов шлифовки, полировки и нанесения покрытий.Основная функция: Линза предназначена для рассеивания (дивергенции) световых лучей. Она преобразует параллельный падающий пучок в расходящийся либо уменьшает сходимость (расходимость) сходящегося пучка.
Равнобедренная прямоугольная оптическая призма, основанная на структуре равнобедренного прямоугольного треугольника с углами 45°-45°-90°, изготавливается из оптического стекла K9/BK7 или плавленого кварца со светопропусканием ≥92% и является базовым оптическим элементом для точного отклонения световых пучков. Две катетные грани служат светопропускающими поверхностями, а гипотенуза — отражающей; с помощью принципа полного внутреннего отражения призма обеспечивает отклонение луча на 90° или его возврат на 180° с потерями световой энергии менее 5%.
Плосковыпуклая линза изготавливается на основе высококачественных оптических материалов, таких как стекло K9 и высокопрозрачный кварц. Стандартные параметры: диаметр от Φ8 до 50 мм, фокусное расстояние от 5 до 200 мм. Обеспечивает пропускание ≥98% в диапазоне длин волн 400–900 нм, точность обработки поверхности достигает λ/4. Предлагается индивидуальное нанесение просветляющих и высокоотражающих покрытий. Конструкция линзы устойчива к экстремальным температурам от –40°C до +85°C, что позволяет использовать её в условиях холодного климата.
Кварцевый световодный стержень — это прецизионный оптический компонент, изготовленный из высокочистого кварцевого стекла (возможна индивидуальная настройка материала), обладающий отличными светопроводящими свойствами, а также физической и химической стабильностью. Его ключевое преимущество заключается в пропускании свыше 99,9% света, что обеспечивает высокоэффективную передачу световой энергии в диапазоне от ультрафиолетового до ближнего инфракрасного излучения, играя критически важную роль в лазерной передаче данных, медицинском оборудовании, производстве полупроводников и других областях.
Лазерный защитный фильтр, изготовленное на основе отечественного кварца или импортных оптических материалов с применением нанотехнологий нанесения покрытий, эффективно блокирует лазерное излучение различных диапазонов длин волн, включая 1064 нм и 10,6 мкм, достигая оптической плотности OD 7+ при сохранении пропускания видимого света выше 85%, что обеспечивает чёткий обзор оператору. Продукт сертифицирован по стандарту качества ISO 9001, устойчив к царапинам и ударам, рабочая температура составляет от -20℃ до 80℃, что делает его применимым в таких промышленных процессах, как лазерная резка, сварка и маркировка.
Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях.
Оптические линзы для коллиматорных прицелов с красной точкой изготавливаются из высокочистой оптической стеклянной основы с использованием прецизионной холодной обработки, что обеспечивает выдающиеся оптические характеристики. Коэффициент светопропускания линз превышает 95%, эффективно снижая потери на отражение и гарантируя чёткое и яркое изображение.
Двояковыпуклая линза — это оптический компонент с двумя выпуклыми сферическими поверхностями, изготовленный из оптического стекла с высокой светопропускаемостью (например, K9, BK7) или оптического полимера. Благодаря процессам прецизионной шлифовки, полировки и нанесения покрытий, она обеспечивает функции фокусировки, коллимации или формирования изображения светового пучка. Диаметр изделий варьируется от 3 до 200 мм, погрешность фокусного расстояния составляет ≤ ±1%, чистота поверхности достигает 40-20.
Оптическая призма для контроля— это индивидуально разработанный продукт, созданный специально для промышленного визуального контроля и фокусирующийся на оптимизации светового пути в таких сценариях, как машинное зрение и прецизионные измерения. Изготавливается из оптического стекла H-K9L с высокой степенью однородности или износостойкого специального стекла; её конструкция оптимизирована под такие задачи, как контроль точек пайки микросхем и измерение размеров компонентов, обеспечивая отклонение светового луча на 90° или формирование многоракурсного изображения, включая поддержку режима контроля «пять граней на одном устройстве».
