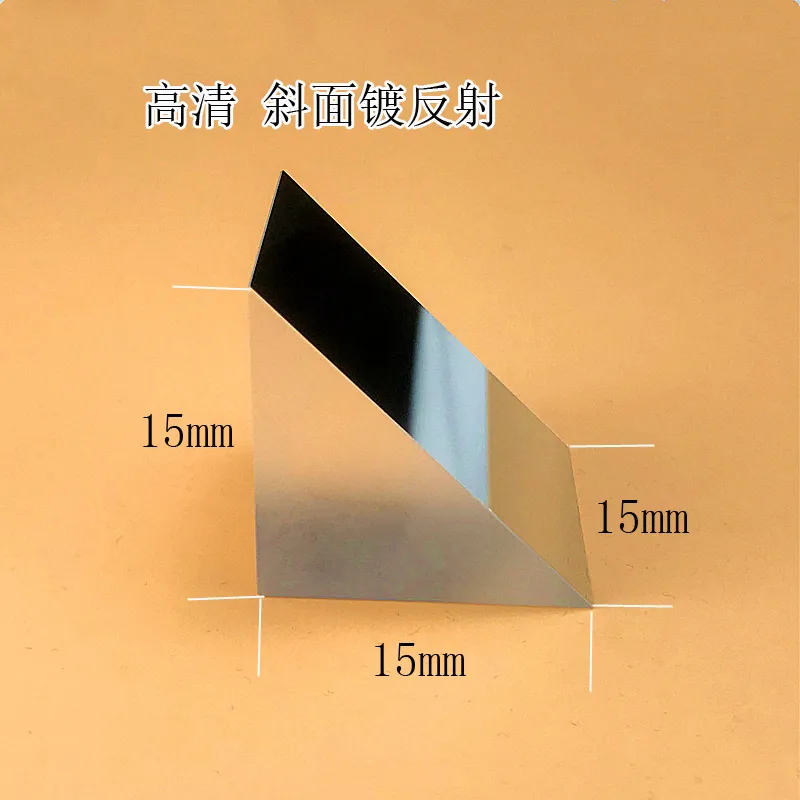

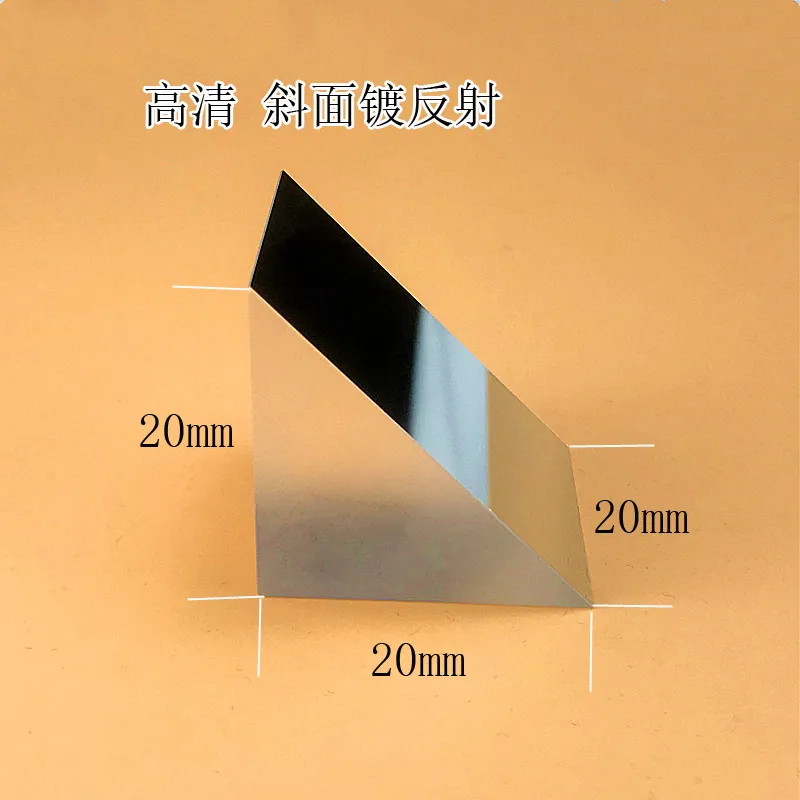

Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях.
Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях. Изделие допускает отклонение угла падения ±3′, критический угол полного внутреннего отражения соответствует расчётному стандарту θ_c=arcsin(1/n), отражённый луч строго параллелен падающему с отклонением ≤0,001 мм/м. Поверхность подвергается прецизионной полировке и фазовке, допуск на размеры составляет ±0,03 мм, шероховатость поверхности достигает наноуровня, что эффективно предотвращает влияние паразитной засветки. Применяется в лазерных дальномерах, оптических измерительных приборах, системах инфракрасного измерения температуры в высоковольтных распределительных устройствах, широко используется в промышленных системах позиционирования, калибровке световых путей в научных экспериментах, а также в отражательных модулях охранного видеонаблюдения. Монтаж адаптирован к основанию с соответствующим коэффициентом теплового расширения, обеспечивая долгосрочную стабильность характеристик и не требуя частого обслуживания, что делает её оптимальным компонентом для сценариев, требующих высокоточного возврата луча.
Крышеобразная призма (Призма с “крышей”) обеспечивает вращение и инверсию изображения, а также отклонение светового пучка на 90°, при этом значительно сокращая длину устройства, благодаря добавлению «крышеобразной» структуры (образованной двумя наклонными отражающими поверхностями) к самой длинной грани прямоугольной призмы. Изготавливается из оптического стекла с высокой степенью однородности, с погрешностью угла крыши в пределах ±2 угловых секунд; поверхность подвергается нанополировке до шероховатости Ra<0,01 мкм, что гарантирует чёткое изображение без двоения.
Как классический рассеивающий элемент, призма имеет стандартный равносторонний треугольник в поперечном сечении и точный верхний угол в 60°. Это основной продукт спектрального анализа и регулирования луча. Изготавливается из высококачественных материалов, таких как оптическое стекло H-K9L/N-BK7, высокодисперсионное стекло N-SF11 или плавленый кварц, и подвергается нанополировке, достигая стандарта чистоты поверхности 40/20 при допуске на угол в пределах ±2′.
Лазерный защитный фильтр, изготовленное на основе отечественного кварца или импортных оптических материалов с применением нанотехнологий нанесения покрытий, эффективно блокирует лазерное излучение различных диапазонов длин волн, включая 1064 нм и 10,6 мкм, достигая оптической плотности OD 7+ при сохранении пропускания видимого света выше 85%, что обеспечивает чёткий обзор оператору. Продукт сертифицирован по стандарту качества ISO 9001, устойчив к царапинам и ударам, рабочая температура составляет от -20℃ до 80℃, что делает его применимым в таких промышленных процессах, как лазерная резка, сварка и маркировка.
Плосковыпуклая линза изготавливается на основе высококачественных оптических материалов, таких как стекло K9 и высокопрозрачный кварц. Стандартные параметры: диаметр от Φ8 до 50 мм, фокусное расстояние от 5 до 200 мм. Обеспечивает пропускание ≥98% в диапазоне длин волн 400–900 нм, точность обработки поверхности достигает λ/4. Предлагается индивидуальное нанесение просветляющих и высокоотражающих покрытий. Конструкция линзы устойчива к экстремальным температурам от –40°C до +85°C, что позволяет использовать её в условиях холодного климата.
Оптическая призма для контроля— это индивидуально разработанный продукт, созданный специально для промышленного визуального контроля и фокусирующийся на оптимизации светового пути в таких сценариях, как машинное зрение и прецизионные измерения. Изготавливается из оптического стекла H-K9L с высокой степенью однородности или износостойкого специального стекла; её конструкция оптимизирована под такие задачи, как контроль точек пайки микросхем и измерение размеров компонентов, обеспечивая отклонение светового луча на 90° или формирование многоракурсного изображения, включая поддержку режима контроля «пять граней на одном устройстве».
Ромбическая призма (Ромбовидная призма) выполняет ключевую функцию по обеспечению бокового смещения светового пучка без изменения направления его распространения и без инверсии изображения, являясь идеальным элементом для коррекции оптического пути в условиях ограниченного пространства. Изготавливается из оптического стекла H-K9L/JGS1 или плавленого кварца с допусками по размерам +0/-0,1 мм, угловой точностью <30 угловых секунд, формой поверхности на уровне λ/4 при 633 нм, при этом доля полезной световой апертуры превышает 90%.
Разделительная призма — ключевой элемент для разделения и объединения световых пучков, выполненный по кубической конструкции и состоящий из двух склеенных прямоугольных призм с нанесённым высокоточным светоделительным покрытием между ними. Изготавливается из оптического стекла с высокой степенью однородности, предлагает стандартные коэффициенты деления, такие как 50:50, 90:10, и допускает индивидуальные заказы, обеспечивая стабильность коэффициентов пропускания/отражения и степень гашения выше 1000:1.
Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях.
Равнобедренная прямоугольная оптическая призма, основанная на структуре равнобедренного прямоугольного треугольника с углами 45°-45°-90°, изготавливается из оптического стекла K9/BK7 или плавленого кварца со светопропусканием ≥92% и является базовым оптическим элементом для точного отклонения световых пучков. Две катетные грани служат светопропускающими поверхностями, а гипотенуза — отражающей; с помощью принципа полного внутреннего отражения призма обеспечивает отклонение луча на 90° или его возврат на 180° с потерями световой энергии менее 5%.
Оптическая призма для косметологических приборов— это высокоточный оптический компонент, индивидуально разработанный для медицинской косметологической аппаратуры, сфокусированный на функциях передачи лазерного излучения, гомогенизации светового пучка и фильтрации длины волны, адаптированный для таких устройств, как аппараты для фотоомоложения, лазерной эпиляции и удаления пигментных пятен. Изготавливается из специального оптического стекла или кварца с отличной биосовместимостью и термостойкостью; диапазон пропускания точно соответствует длинам волн, обычно используемым в косметологических приборах (400–1100 нм).
Оптические линзы для коллиматорных прицелов с красной точкой изготавливаются из высокочистой оптической стеклянной основы с использованием прецизионной холодной обработки, что обеспечивает выдающиеся оптические характеристики. Коэффициент светопропускания линз превышает 95%, эффективно снижая потери на отражение и гарантируя чёткое и яркое изображение.
Двояковыпуклая линза — это оптический компонент с двумя выпуклыми сферическими поверхностями, изготовленный из оптического стекла с высокой светопропускаемостью (например, K9, BK7) или оптического полимера. Благодаря процессам прецизионной шлифовки, полировки и нанесения покрытий, она обеспечивает функции фокусировки, коллимации или формирования изображения светового пучка. Диаметр изделий варьируется от 3 до 200 мм, погрешность фокусного расстояния составляет ≤ ±1%, чистота поверхности достигает 40-20.
Кварцевый световодный стержень — это прецизионный оптический компонент, изготовленный из высокочистого кварцевого стекла (возможна индивидуальная настройка материала), обладающий отличными светопроводящими свойствами, а также физической и химической стабильностью. Его ключевое преимущество заключается в пропускании свыше 99,9% света, что обеспечивает высокоэффективную передачу световой энергии в диапазоне от ультрафиолетового до ближнего инфракрасного излучения, играя критически важную роль в лазерной передаче данных, медицинском оборудовании, производстве полупроводников и других областях.
Продукция оптических линз из боросиликатного стекла высокой степени чистоты изготавливается из высококачественного сырья — боросиликатного стекла, обладая превосходным светопропусканием (коэффициент пропускания видимого света ≥92%) и термостойкостью (рабочий температурный диапазон от -40°C до 300°C). Изделия производятся с использованием прецизионной холодной оптической обработки, обеспечивая чистоту поверхности до Ra0,01 мкм и погрешность точности кривизны ≤±0,001 мм, что гарантирует эффективную фокусировку и равномерное рассеивание света.
Склеенная линза (Cemented Lens) Представляет собой сложный оптический элемент, образованный путём соединения двух или более линз из разных материалов и с разной кривизной с использованием оптического клея. За счёт оптимизации комбинации оптических характеристик отдельных линз (таких как показатель преломления и коэффициент дисперсии) эффективно устраняются аберрации, присущие одиночным линзам сферическая, хроматическая и др., что значительно повышает качество изображения оптической системы (чёткость, контрастность, цветопередачу).
Двояковогнутая линза (Double Concave Lens) представляет собой оптический элемент, обе поверхности которого выполнены в форме вогнутых сфер. Изготавливается из высокочистого оптического стекла или плавленого кварца с применением прецизионных процессов шлифовки, полировки и нанесения покрытий.Основная функция: Линза предназначена для рассеивания (дивергенции) световых лучей. Она преобразует параллельный падающий пучок в расходящийся либо уменьшает сходимость (расходимость) сходящегося пучка.
