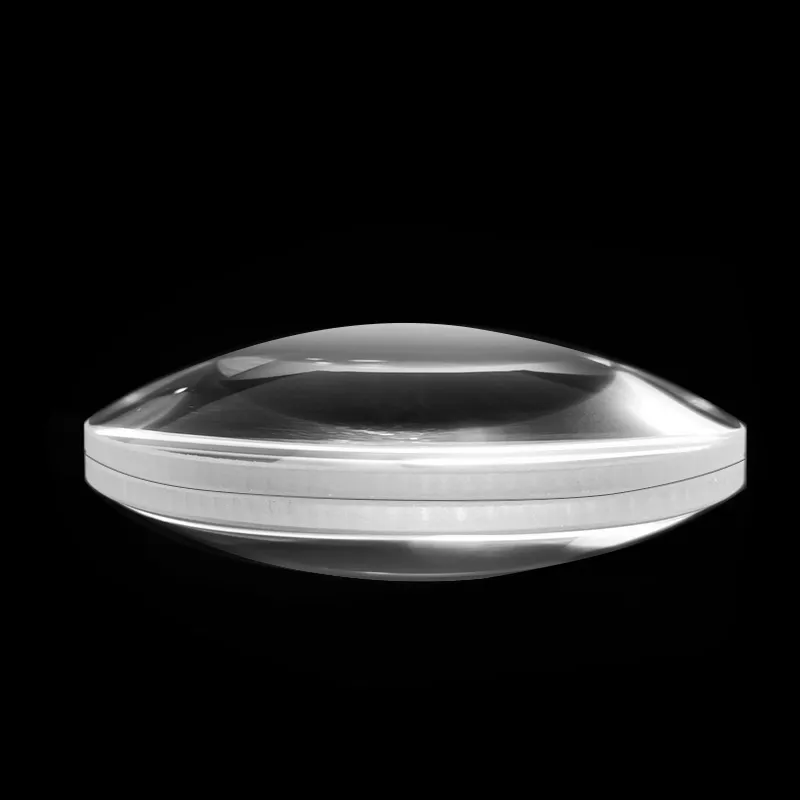

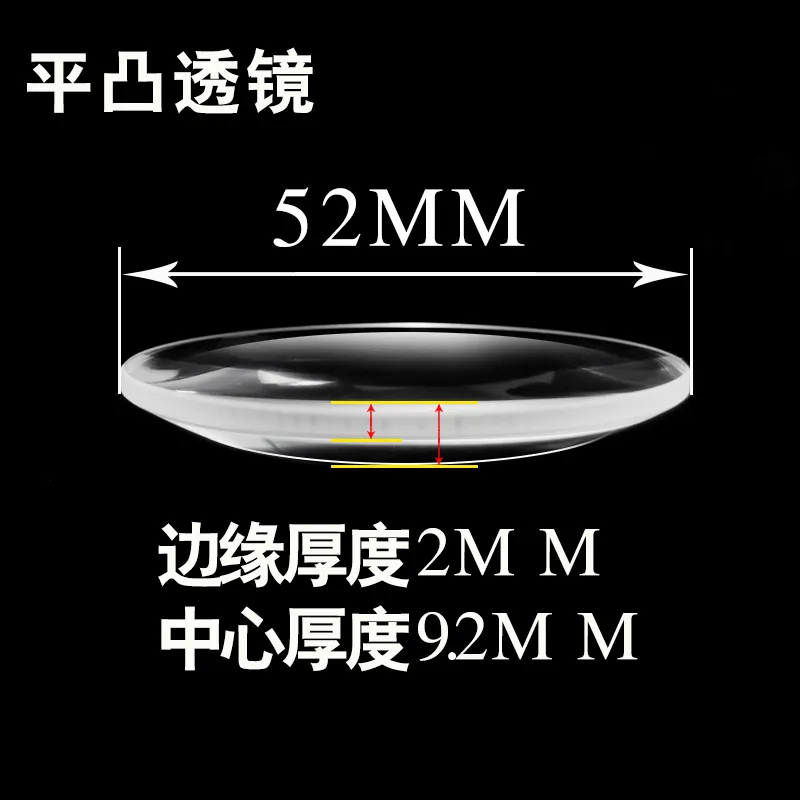

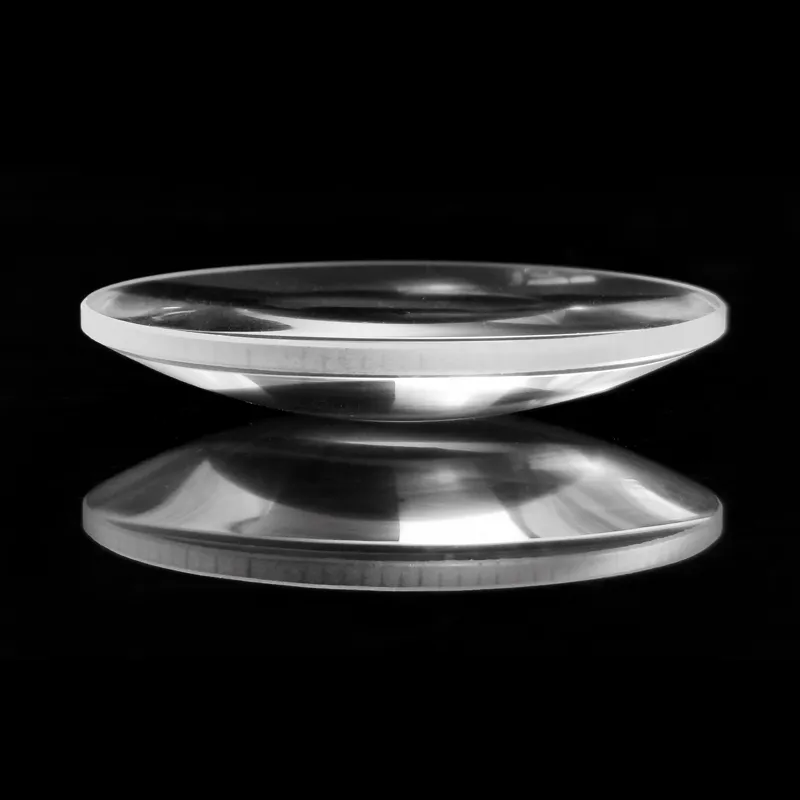

Плосковыпуклая линза изготавливается на основе высококачественных оптических материалов, таких как стекло K9 и высокопрозрачный кварц. Стандартные параметры: диаметр от Φ8 до 50 мм, фокусное расстояние от 5 до 200 мм. Обеспечивает пропускание ≥98% в диапазоне длин волн 400–900 нм, точность обработки поверхности достигает λ/4. Предлагается индивидуальное нанесение просветляющих и высокоотражающих покрытий. Конструкция линзы устойчива к экстремальным температурам от –40°C до +85°C, что позволяет использовать её в условиях холодного климата.
Плосковыпуклая линза изготавливается на основе высококачественных оптических материалов, таких как стекло K9 и высокопрозрачный кварц. Стандартные параметры: диаметр от Φ8 до 50 мм, фокусное расстояние от 5 до 200 мм. Обеспечивает пропускание ≥98% в диапазоне длин волн 400–900 нм, точность обработки поверхности достигает λ/4. Предлагается индивидуальное нанесение просветляющих и высокоотражающих покрытий. Конструкция линзы устойчива к экстремальным температурам от –40°C до +85°C, что позволяет использовать её в условиях холодного климата. Уникальная геометрия линзы эффективно снижает сферическую аберрацию: при прохождении света через плоскую сторону и выходе через выпуклую достигается максимальное подавление аберрационных искажений, обеспечивая высокое пропускание и низкие энергетические потери при распространении и фокусировке светового пучка. Линза широко применяется в лазерных системах, оборудовании для безопасности и видеонаблюдения, медицинских эндоскопах, автомобильных радарах и других промышленных и гражданских областях. Возможно изготовление по индивидуальным техническим требованиям с заданными параметрами.
Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях.
Разделительная призма — ключевой элемент для разделения и объединения световых пучков, выполненный по кубической конструкции и состоящий из двух склеенных прямоугольных призм с нанесённым высокоточным светоделительным покрытием между ними. Изготавливается из оптического стекла с высокой степенью однородности, предлагает стандартные коэффициенты деления, такие как 50:50, 90:10, и допускает индивидуальные заказы, обеспечивая стабильность коэффициентов пропускания/отражения и степень гашения выше 1000:1.
Плосковогнутая линза изготавливается из оптических материалов высшего качества, таких как стекло K9 и высокопрозрачный кварц. Стандартные параметры включают диаметр от Φ3 до 150 мм и фокусное расстояние от 5 до 600 мм. Линза обеспечивает пропускание ≥98% в диапазоне длин волн 400–900 нм при точности поверхности λ/4. Доступно индивидуальное нанесение просветляющих и высокоотражающих покрытий. Конструкция линзы устойчива к экстремальным температурам в диапазоне от –40°C до +85°C, что позволяет использовать её в условиях холодного климата.
Защитная оконная линза, изготовленное из высокочистых оптических материалов, таких как стекло K9 или кварц, и обработанное по передовой технологии нанесения покрытий, обладает поверхностной твёрдостью 9H, что обеспечивает эффективную защиту от царапин, ударов и химической коррозии. Изделие имеет коэффициент пропускания свыше 98%, обеспечивая равномерное пропускание видимого света и чёткое, неискажённое изображение.
Крышеобразная призма (Призма с “крышей”) обеспечивает вращение и инверсию изображения, а также отклонение светового пучка на 90°, при этом значительно сокращая длину устройства, благодаря добавлению «крышеобразной» структуры (образованной двумя наклонными отражающими поверхностями) к самой длинной грани прямоугольной призмы. Изготавливается из оптического стекла с высокой степенью однородности, с погрешностью угла крыши в пределах ±2 угловых секунд; поверхность подвергается нанополировке до шероховатости Ra<0,01 мкм, что гарантирует чёткое изображение без двоения.
Продукция оптических линз из боросиликатного стекла высокой степени чистоты изготавливается из высококачественного сырья — боросиликатного стекла, обладая превосходным светопропусканием (коэффициент пропускания видимого света ≥92%) и термостойкостью (рабочий температурный диапазон от -40°C до 300°C). Изделия производятся с использованием прецизионной холодной оптической обработки, обеспечивая чистоту поверхности до Ra0,01 мкм и погрешность точности кривизны ≤±0,001 мм, что гарантирует эффективную фокусировку и равномерное рассеивание света.
Склеенная линза (Cemented Lens) Представляет собой сложный оптический элемент, образованный путём соединения двух или более линз из разных материалов и с разной кривизной с использованием оптического клея. За счёт оптимизации комбинации оптических характеристик отдельных линз (таких как показатель преломления и коэффициент дисперсии) эффективно устраняются аберрации, присущие одиночным линзам сферическая, хроматическая и др., что значительно повышает качество изображения оптической системы (чёткость, контрастность, цветопередачу).
Ромбическая призма (Ромбовидная призма) выполняет ключевую функцию по обеспечению бокового смещения светового пучка без изменения направления его распространения и без инверсии изображения, являясь идеальным элементом для коррекции оптического пути в условиях ограниченного пространства. Изготавливается из оптического стекла H-K9L/JGS1 или плавленого кварца с допусками по размерам +0/-0,1 мм, угловой точностью <30 угловых секунд, формой поверхности на уровне λ/4 при 633 нм, при этом доля полезной световой апертуры превышает 90%.
Равнобедренная прямоугольная оптическая призма, основанная на структуре равнобедренного прямоугольного треугольника с углами 45°-45°-90°, изготавливается из оптического стекла K9/BK7 или плавленого кварца со светопропусканием ≥92% и является базовым оптическим элементом для точного отклонения световых пучков. Две катетные грани служат светопропускающими поверхностями, а гипотенуза — отражающей; с помощью принципа полного внутреннего отражения призма обеспечивает отклонение луча на 90° или его возврат на 180° с потерями световой энергии менее 5%.
Двояковыпуклая линза — это оптический компонент с двумя выпуклыми сферическими поверхностями, изготовленный из оптического стекла с высокой светопропускаемостью (например, K9, BK7) или оптического полимера. Благодаря процессам прецизионной шлифовки, полировки и нанесения покрытий, она обеспечивает функции фокусировки, коллимации или формирования изображения светового пучка. Диаметр изделий варьируется от 3 до 200 мм, погрешность фокусного расстояния составляет ≤ ±1%, чистота поверхности достигает 40-20.
Оптическая призма для контроля— это индивидуально разработанный продукт, созданный специально для промышленного визуального контроля и фокусирующийся на оптимизации светового пути в таких сценариях, как машинное зрение и прецизионные измерения. Изготавливается из оптического стекла H-K9L с высокой степенью однородности или износостойкого специального стекла; её конструкция оптимизирована под такие задачи, как контроль точек пайки микросхем и измерение размеров компонентов, обеспечивая отклонение светового луча на 90° или формирование многоракурсного изображения, включая поддержку режима контроля «пять граней на одном устройстве».
Светопроводящий стержень из оптического стекла — это функциональный оптический компонент, который благодаря оптическому проектированию обеспечивает высокоэффективную передачу и точное направление света. Изготавливается из высококачественных оптических материалов, таких как стекло K9 и кварц, по запатентованной технологии, включающей процессы прецизионной полировки, и обладает высоким светопропусканием (до 90% и выше), отличной термостойкостью (от -40℃ до 120℃) и механической прочностью, что позволяет ему работать в сложных эксплуатационных условиях.
Прямоугольная отражающая треугольная призма ориентирована на функцию точного возврата светового пучка на 180° и изготавливается из оптического стекла H-K9L/N-BK7 или плавленого кварца. Её основная структура представляет собой прямоугольный треугольник, и изменение направления светового пути осуществляется посредством двойного полного внутреннего отражения на двух катетных гранях.
Кварцевый световодный стержень — это прецизионный оптический компонент, изготовленный из высокочистого кварцевого стекла (возможна индивидуальная настройка материала), обладающий отличными светопроводящими свойствами, а также физической и химической стабильностью. Его ключевое преимущество заключается в пропускании свыше 99,9% света, что обеспечивает высокоэффективную передачу световой энергии в диапазоне от ультрафиолетового до ближнего инфракрасного излучения, играя критически важную роль в лазерной передаче данных, медицинском оборудовании, производстве полупроводников и других областях.
Оптическая призма нестандартной формы является ключевым индивидуально разработанным продуктом компании, преодолевающим ограничения традиционной стандартизации и обеспечивающим всестороннее персонализированное проектирование по структуре, размерам и характеристикам в соответствии с конкретными потребностями заказчика. Может изготавливаться из различных специальных материалов, таких как стёкла H-K9L/BK7, плавленый кварц и другие, адаптированных для различных диапазонов длин волн — видимого, ультрафиолетового, инфракрасного и т.д., что позволяет удовлетворять индивидуальные требования, включая нерегулярные сечения, специальные углы и комбинированные функции.
Оптические линзы для коллиматорных прицелов с красной точкой изготавливаются из высокочистой оптической стеклянной основы с использованием прецизионной холодной обработки, что обеспечивает выдающиеся оптические характеристики. Коэффициент светопропускания линз превышает 95%, эффективно снижая потери на отражение и гарантируя чёткое и яркое изображение.
